[보충 강의] ERD란? / ERD 해석하기

1. DB 설계 툴 사용
DB 설계시, 테이블과 컬럼을 나타낼 수 있다면 어떤 툴을 써도 상관없다.



ERD

DB 설계 결과물을 구글링하면 ERD(Entity Relationship Diagram)를 많이 볼 수 있다. 많은 개발자들이 ERD로 소통하기 때문에 ERD를 보고 해석할 수 있어야 한다. 처음엔 엑셀(Excel)로 DB 설계를 할 수 있게되면, 이후 ERD를 활용해본다.
-> ERD 그리는게 시간이 오래걸리고 귀찮으면 엑셀로 빨리 설계한 뒤, 실제 DB에 반영하기도 한다.

ERD 작성 툴1 : https://www.erdcloud.com/

ERDCloud



ERD 작성 툴2 : https://dbdiagram.io/d

dbdiagram.io - Database Relationship Diagrams Design Tool

2. ERD란?
# ERD(Entity Relationship Diagram) : 엔티티 간의 관계를 표현한 그래프

DB 설계시 뽑은 엔티티들을 표현함과 동시에 관계도 표현한다.


3. ERD 표기 방법
1:1 관계 또는 1:N 관계만 파악해도 충분하다. 이 외의 표기는 생각보다 디테일하게 그리거나 해석할 일이 잘 없다.
일자 선은 1:1, 일자 선과 다발은 1:N, 다발과 다발은 N:M 이다.

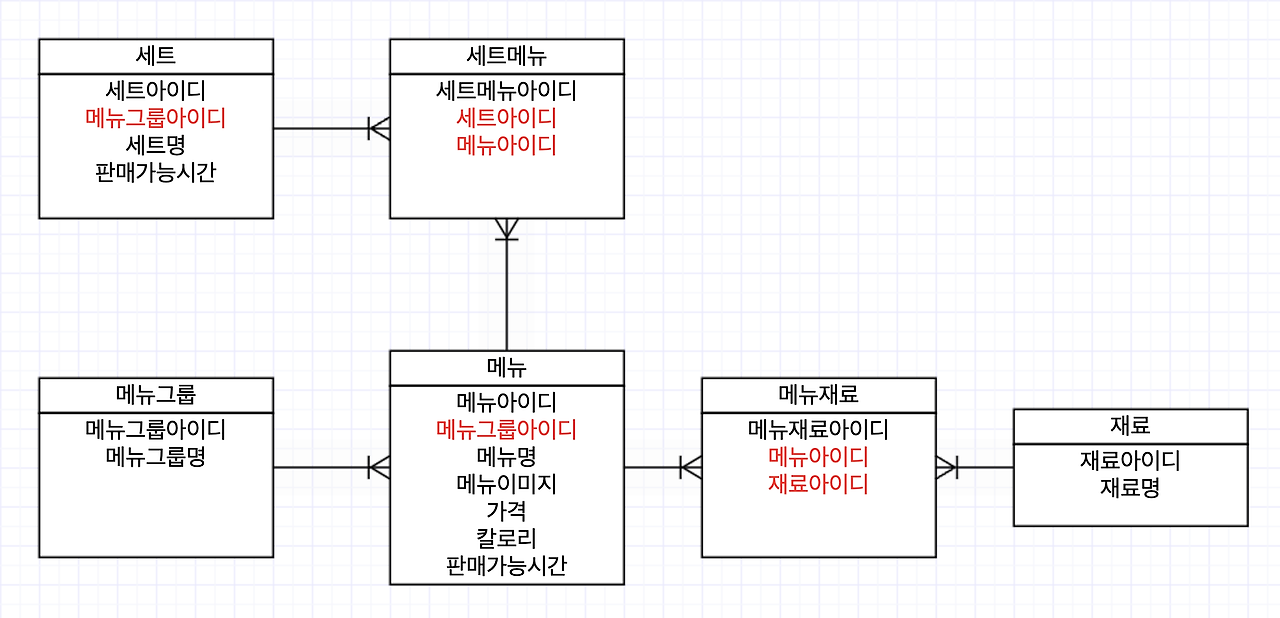

ERD 표기방법 및 해설

출처 : https://freehoon.tistory.com/60

[개발 팁] ERD에 대하여

4. ERD 해석하기
DB 설계시 ERD를 그리는게 필수는 아니다. ERD를 보고 해석할 줄 알아야 한다.

당근마켓 클론 ERD 링크 : https://www.erdcloud.com/d/2mDmcrHWY3CqW4Rrp

karrot-clone

* ERD 예시를 보면서 다른 사람들은 어떻게 DB 설계를 했는지 참고하면 도움이 많이 된다.


참고링크 : https://www.inflearn.com/course/%EB%B9%84%EC%A0%84%EA%B3%B5%EC%9E%90-db-%EC%84%A4%EA%B3%84-%EC%9E%85%EB%AC%B8?cid=335049

비전공자도 이해할 수 있는 DB 설계 입문/실전| JSCODE 박재성 - 인프런 강의
